Persamaan plyback tv

DATA PIN FLYBACK

154-064P (goldstar14")
154-177B (goldstar21")
FCK-14B047 (akari14")
c _ 180v _ b+ _ gnd _ 16v _ 24v _ 40v _ abl _ htr _ afc.

6174Z-8005C (LG 20")
c - 180 - b+ - gnd - nc - 24 - gnd - abl - ht -afc.

154-064G (goldstar14")
154-177E untk (goldstar20")
c - 180v - b+(92v) - boost up - 24v - 12v - gnd - abl - htr - afc.

154 - 132A (intel)
154 - 132C
6174V - 600H (LG 21")
6174Z - 6040C (LG 21")
BSC 23 - N0107 (LG 14")
c _ 40v _ 16,5 _ htr _ gnd _ b+ _ 180v _ gnd _ abl _ 40v

154 189 C
154 189 H
154 277 C
BSC 22-2314 H
CF 0801-3701
FCM 20B027
c _ b+ _ 180v _ 16v _ 24v _ htr _ gnd _ abl _ afc _ nc.

6174V-6002U (LG 21")
BSC 26-N2121(N) (LG 21")
c - 180v - b+ - gnd - 12v - 26v - nc - abl - ht - afc

BSC 65 A (changhong)
c _ b+ _ 190v _ gnd _ nc _ nc _ 14,5v _ abl _ htr _ afc.

BSC 22-01N401
BSC 22-01N402
BSC 22-01-06
BSC 22-0201
BSC 22-2314B
BSC 23-4404A
BSC 23-14H
BSC 24-14L
BSC 24-01N36
BSC 24-01N362
BSC 24-01N362B
BSC 24-08A
BSC 24-09G
BSC 25-48
BSC 25-4803
BSC 25-4803F
BSC 25-4803T
BSC 25-N0803A
BSC 25-Z601A
c _ b+ _ nc _ afc _ gnd _ htr _ abl _ nc.

BSC 25-2678S (konka K2169TC)
c _ 200v _ b+ _ gnd _ afc _ 16v _ abl _ ht _ nc _ nc

BSC 24-01N4014K (china)
BSC 25-01N4010GA (14")
BSC 25-05N2110A
BSC 25-0909
BSC 25-09N20E
BSC 25-09N21A
BSC 25-1003A
BSC 25-1194D024 (14")
BSC 25-2108A
BSC 25-4813P (cina multy)
BSC 25-N1003A-4-R (21")
BSC 25-T1010A
BSC 25-Z603F (21")
BSC 26-0221 (29")
Tep _ c _ tep _ b+ _ tep _ tep _ gnd _ htr _ abl _ 180v.

DCF 2217 J
c _ b+ _ afc _ boost-up _ 16,5 _ 24 _ abl _ gnd _ 200v _ htr.

F 0101 KM-SA (sharp 14R20 14")
F 0102 KM-SA (sharp 20R20B, 20R200, 51R200)
F 0141 PE-M
F 0147
c _ b+ _ gnd _ 24V _ 16V _ afc _ 180V _ gnd _ ht _ abl

F 0122 PE-M (sharp 20Q250)
c _ b+ _ 24V _ 16V _ nc _ afc _ gnd _ ht _ 180V _ abl

F 0193 PEN1-SA (sharp 14U15)
c _ b+(115) _ gnd _ 40V _ 12V _ afc _ 180V _ gnd _ ht _ abl

F 0194 PEN1-SA (sharp 20R200MKII, 51U200, 20W200)
F 2037 PE-B (sharp 20AG2-S)
c _ b+ _ gnd _ 40V _ 16V _ afc _ 180V _ gnd _ ht _ abl

F 094
FA 061 WJ-SA (sharp 51X200)
c _ b+(130V) _ gnd _ 24V _ 12V _ afc _ 185V _ gnd _ ht _ abl

FA 113 WJ-B (sharp 51DXF250E)
c _ b+ _ gnd _ 24V _ nc _ afc _ 180V _ gnd _ ht _ abl

FA 122 WJ-B
c _ b+(130V) _ gnd _ 24V _ nc _ afc _ 180V _ gnd _ ht _ abl

FA 011 WJ-B (sharp)
c _ b+ _ gnd _ 24V _ 16V _ afc _ 180V _ nc _ ht _ abl

FA 060 WJ-SA (sharp 14S20MKII)
c _ b+ _ gnd _ nc _ 12V _ afc(-12V) _ 180V _ gnd _ ht _ abl

FCG 2045 BL
afc - 16,5v _ htr _ boost-up _ B+83v _ gnd _ nc _ c _ abl _ 175v _ 24v

FCK 1411 L 01
FCM 14A025
c _ boost-up _ abl _ b+ _ gnd _ 180v _ 24V _ htr _ afc _ 16,5v.

FCK 14A006 (14")
FCM 2015HE (21")
FCM 14A032 (21")
FTK 21R002 (21")
KFS 60844A (21")
nc _ nc _ gnd _ 180 _ 15v _ ht _ 24 _ abl _ b+ _ c

FCM 14B014N (polytron 14")
FCM 20B061N (polytron 21")
c _ b+ _ gnd _ 185 _ nc _ htr _ nc _ abl _ +12 _ -12.

FUH29VH02 (polytron29)
c _ b+ _ gnd _ 185v _ nc(16v) _ htr _ nc _ abl(bcl) _ 12v _ 12v

FSV 20A001 (samsung)
FCK 14A033
FSV 14A001
c _ b+125v _ abl _ nc _ gnd _ 185 _ 46 _ htr _ nc _ 16,5

FTK-14A004P (samsung)
c _ b+125v _ abl _ nc _ gnd _ 180v _ 24v _ htr _ afc _ 16,5.

FUY-20C009 (akari)
c _ 180 _ b+ _ gnd _ nc _ 24 _ nc _ abl _ htr _ afc.

FCG 2045 BL
afc _ 16,5v _ htr _ boost-up _ b+83v _ gnd _ nc _ c _ abl _ 175v _ 24v.

HTF2904
c _ b+ _ 24v _ 16v _ gnd _ htr _ grnd _ afc _ nc _ 180v

FSA 16012M
DCF 2077A
DCF 1577
FSA 16012M
c _ b+ _ afc _ boost-up _ 16,5 _ abl _ 25v _ gnd _ 185v _ htr.

JF 0501-1206
c _ b+ _ 180v _ 16v _ 25v _ htr _ gnd _ abl _ afc _ nc.

JF 0601-19577 (polytron 21'' MX5203R)
c _ b+ _ gnd _ 200v _ nc _ htr _ nc _ abl _ +12 _ -12.

JY 0301-0206 (china 29")
c _ b+ _ nc _ afc _ gnd _ Htr _ abl _ tep _ tep _ tep

K 148 TC
c _ 180v _ b+ _ gnd _ afc _ 16v _ abl _ htr _ nc _ nc.

MC FBC-015
LCE CF0854
c _ b+ _ gnd _ afc _ 185 _ htr _ 25 _ 15 _ gnd _ abl.

8-598-858--00 (sony KV-PG21P70)
8-598-811
c _ b+135v _ 200v _ htr _ gnd _ -16,5(vertkl) _ Gnd(vertkl) _ +16,5(vertkl) _ nc _ abl


goldstar
BSC25-Z305A
BSC25-Z3201
FCM20B058
154-064
154-177B
1=HOT 2=180V 3B+ 4=GRND 5=16V 6=24V 7=40V 8=ABL 9H/T 10=AFC

FCG 2045BL
BSC 24-0406D
1=HOUT 2=180V 3=B+ 4=GRND 5=24V 6=16V 7=ABL 8=H/T 9=NC 10=NC

154-138K
1=190V 2=NC 3=HOUT 4=AFC 5=B+ 6=43V 7=ABL 8=GRND 9=12V 10=H/T

BSC 22-2314H
154-189C
JF 0501-1206
1=HOUT 2=B+ 3=180V 4=16V 5=26V 6=H/T 7=GRND 8=ABL 9=AFC 10=NC

BSC 24-01N4004U
1=HOUT 2=B+ 3=+13V 4=-13V 5=GRND 6=H/T 7=AFC 8=ABL 9=NC 10=NC

6174Z-8040C
1=HOUT 2=185V 3=B+ 4=GRND 5=-14V 6=+14V 7=GRND 8=ABL 9=H/T 10=AFC

MC-FBC-015
LCE CF 0854
1=HOUT 2=B+ 3=GRND 4=AFC 5=185V 6=H/T 7=25V 8=15V 9=GRND 10=ABL

CHINA :
BSC25-4813
BSC 25-N0301CY
BSC 25-1003A
BSC 25-Z603F
BSC 25-09N20ER
BSC 25-N0312A
BSC 25-T1010A
BSC 24-N40G1
BSC24-01N4001M
1=TP 2=HOUT 3=TP 4=B+ 5=TP 6=TP 7GRND 8=H/T 9=ABL 10=180V

CHINA :
BSC 25-4803T
BSC 25-4804TC
BSC 25-03F69F
BSC 25N1616T
BSC 25-03P79
BSC 25-N0449
BSC 24-01N36
BSC 23-N0124R
BSC 22-01016H
BSC 25-0236
BSC 25-03P79
BSC 25-N0803A
BSC 22-N65T
BSC 25-0251
BSC 25-3604V
L 40B10602
1=C.2=B+.3=NC.4=AFC.5=GRND.6=H/T.7=ABL.8=TP

SHARP :
F0101KM-SA
F0141PE-M
F0102KM-SA
F094
FA061WJ-SA
FA060WJ-SA
FA135
F0147
BSC-250216F
FA093WJ-SA
1=hout 2=B+ 3=ground 4=24vol 5=16vol 6=afc 7=180vol 8=grn 9=h/t 10=ABL

FO193PEN1-SA
1=hout 2=B+ 3=ground 4=45vol 5=16vol 6=afc 7=180vol 8=grn 9=h/t 10=ABL

KONKA :
BSC 25-0106
BSC 25-2678S
JF 0501-19188
1=C 2=180VOL 3=B+ 4=GRND 5=AFC 6=16VOL 7=ABL 8=H/T 9=NC 10=NC

FCM 2015HE
FCM 14A032
C _ B+ _ Abl _ 24v _ Heater _ 16v _ 180v _ Gnd _ Nc _ Abl

 SAMSUNG :
FCA173 el
FOK 14A001
HR8628
FSV14A001
FSV14A004

CHINA BRAIND :
BSC24-014001D
BSC25-N0321
BSC25-N1534
BSC25-N1634
BSC25-Z1003
BSC25-Z2705
BSC25-Z2706
BSC25-N0313
1=H1 2=H 3=H2 4=B+110 5=H3 6=H4 7=GND 8=HT 9=ABL 10=AFC

TCL :
BSC 25=0252S
1=C.2=B+.3=NC.4=NC.5=NC.6=AFC.7=GRND.8=ABL.9=200VOL.10=H/T

TCL :
JF0501-1619
BSC25-0299D,
185V _H+_AFC_B+_16V_24V_ABL_GND_NC_H/T

POLYTRON :
JF0501-19577
H_B+_GRND_+VID_+VID_H/T_NC_BCL_12VOL_HSINC-12VOL

(Samsung)

FSV 14A001
FSV 20A001
FCK 14A033
FCV 20A001
16,5V_NC_H_46V_185V_GROUND_NC_ABL_B+125V_COL

154-064P (Goldstar)
154-177B
FCK 14B047 (Akari)
COL_185V_B+_GROUND_16V_24V_40V_ABL_H_AFC

154-064G (Goldstar)
154-177E
COL_180V_92V_125VBOOST_24V_12V_GROUND_ABL_H_AFC

FCM 14A025 (Samsung, Blaupunkt)
FCM 1411L01
16,5V_AFC_H_24V_180V_GROUND_B+90V_ABL_125VBOOST_COL

DCF 1577 (Daewoo, Mitsuba)
DCF 2077
FSA 16012M
COL_B+_AFC_125VBOOST_16,5V_ABL_24V_GROUND_180V_H


FTK 14B011 (Aiwa)
COL_B+_25V_GROUND_180V_H_ABL_GROUND_AFC_15V

FCK 1411E10A (Etron)
190V_COL_NC_B+_NC_24V_ABL_GROUND_15V_H

JF 0208-0208C (Solitron)
COL_B+_GROUND_185V_H_ABL_GROUND_15V_AFC_24V

JF 0208-0210B (Sansui)
JF 0501-0501
COL_B+_180V_14V_24V_H_GROUND_ABL_AFC_NC

FCM 14B014N (Polytron, Digitec)
FCM 20B061N
JF 0601-19577
COL_B+_GROUND_200V_NC_H_NC_ABL+12v_-12v

JF 0501-1206 (Sansui)
COL_B+_180V_16V_25V_H_GROUND_ABL_AFC_NC

L40B17100 (Sanyo)
COL_B+_NC_180V_AFC_GROUND_ABL_NC_H_GROUND

L40B09000 (Sanyo)
COL_B+_NC_AFC_GROUND_H_ABL_16V_NC_180V

L40B05500 (Sanyo)
COL_B+_NC_AFC_GROUND_H_GROUND_NC_NC_ABL

L40B09001 (Sanyo)
COL_B+_NC_AFC_GROUND_H_ABL_NC_NC_180V

6174Z-6040C (LG)
BSC 23-N0107
COL_185V_B+_GROUND_-14V_+14V_GROUND_ABL_H_AFC

BSC 24-08B (Tv China)
BSC 24-01N362
BSC 25-4803
BSC 25-N1616
BSC 25-0106
COL_B+_NC_AFC_GROUND_H_ABL_NC

BSC 25-T1010A (Tv China)
BSC 24-01N4014K
BSC 25-09N21A
BSC 25-09N20E
TEP_COL_TEP_B+_TEP_TEP_GROUND_H_ABL_180V

BSC 60HZ (Changhong)
COL_B+_190V_GROUND_11V_16V_45V_ABL_H_AFC

BSC 24-2231HC (Panda)
COL_B+_46V_16V_GROUND_AFC_ABL_H_180V_NC

BSC 65A (Changhong)
COL_B+_190V_GROUND_NC_NC_14,5V_ABL_H_AFC

TFB 4067BD (Toshiba)
TFB 4125CH
TFB 4122HY/ES/CS/DY
BSC 23-N0102
COL_B+_185V_GROUND_NC_24V_12V_ABL_H_AFC

FCK 14A028 (Fuji Electric)
NC_B+_14V_24V_H_GROUND_ABL_180V_B+_COL

154-189C (Fuji Electric)
154-277C
FCM 20B027
COL_B+_180V_14V_22V_H_GROUND_ABL_AFC_NC

FUY 20C009 (Akari)
COL_180V_B+_GROUND_NC_24V_NC_ABL_H_AFC

FCK 14A006 (Digitec, Polytron, OK)
FCM 2015HE
FCM 14A032
KFS 60844A
NC_NC_GROUND_185V_15V_H_24V_ABL_B+_COL_

154-138K (Etron)
154-182H
190V_NC_COL_AFC_B+_43V_ABL_GROUND_12V_H

CF 0801 (Fujitec)
COL_B+180V_15V_24V_H_GROUND_ABL_NC_NC

CF 0854 (Fuji Electric, Siera)
CF 0582
COL_B+_GROUND_AFC_185V_H_25V_15V_GROUND_ABL

FSA 28027M (Fuji Electric)
COL_NC_NC_123V_12V_ABL_25V_GROUND_185V_H

BSC 24-01N4009A (Tv China)
COL_NC_B+_GROUND_NC_TEP_NC_ABL_H_AFC

BSC 22-2314H (Fujitec)
COL_B+_180V_15V_24V_AFC_GROUND_ABL_NC_NC

BSC 22-01N40J (Tv China)
COL_180V_115V_GROUND_22V_16V_ABL_H_NC_NC

F 0193 PEN1-SA (Sharp)
F 0194 PEN1-SA
COL_B+_GROUND_42V_12V_AFC_185V_GROUND_H_ABL(cat: teg 12v pada FBT F0194= 16V)

F 0042PE-M (Sharp)
15V_COL_24V_B+_ABL_AFC_GROUND_NC_180V_H

F 0063PE-M (Sharp)
F 0067PE-M
COL_B+_24V_12V_NC_AFC_GROUND_H_185V_ABL

F 0102KM-SA (Sharp)
COL_B+_GROUND_24V_14V_AFC_180V_GROUND_H_ABL
FA 060WJ-SA (Sharp)
COL_B+_GROUND_NC_12V_(AFC/-12V)_185V_GROUND_H_ABL
FA 061WJ-SA (Sharp)COL_(B+130V)_GROUND_24V_12V_AFC_185V_GROUND_H_ABL

FA 113WJ-B (Sharp)COL_B+_GROUND_24V_NC_AFC_180V_GROUND_H_ABL

FA 122WJ-B (Sharp)COL_(B+130V)_GROUND_24V_NC_AFC_180V_GROUND_H_ABL
FTK 14A004P (Samsung)
16,5V_AFC_H_24V_180V_GROUND_NC_ABL_(B+125V)_COL
154-279C (Siera, Fuji Electric)
COL_(B+135V)_200V_GROUND_GROUND_25V_16V_ABL_H_NC
BSC 25-N0363 (LG 21FU6RL/Pearl Black)
COL_180V_B+_GROUND_INNER_26V_NC_ABL_H_AFC
8-598-858-00 (Sony)
8-598-11
COL_B+_200V_H_GROUND_-16,5V_GROUND_+16,5V_NC_ABL
QQH0132-001 (JVC AV-1438)
COL_B+_40V_NC_25V_GROUND_H_ABL_180V_GROUND
JF 0501-19539 (Polytron MX5262RF/Zepelin)
COL_B+_GROUND_185V_NC_H_25V_ABL_12V_Hpulse
BSC 25-1194D030 (SANKEN)
FSV 20A099
16,5V_24V_H_46V_180V_GROUND_NC_ABL_B+125V_COL
FTK 14A004F(S) (SAMSUNG)
16,5V_24V_H_-16,5V_185V_GROUND_NC_ABL_B+125V_COL
8-597-041-20 (SONY KV-LS21M61)
COL_B+_200V_H_GROUND_(-13V)_GROUND_(+13V)_NC_ABL
FUH 29VH04 (POLYTRON PS30UV25BM) U-SLIM
COL_B+(135)_GROUND_185V_NC_H_BCL_+12V_-12V
JF0501-32611 (SANYO CG21SF1T) FLAT 21COL_B+(125)_NC_185V_AFC_ABL_ABL_NC_H_GROUND

seting roter

Cara Setting Wireless Router TP-Link

Posted on 10:35 PM by Indramayu Post



Kali ini mem-posting artikel tentang networking yaitu cara setting wireless router TP-Link. Disini tidak terlalu rumit dalam mengkonfigurasikan baik sebagai client maupun sebagai gateway wifi atau biasa dikenal sebagai hotspot.

Baik sobat langsung saja, sebelum sobat melakukan konfigurasi ada baiknya kita menentukan terlebih dahulu topologi agar supaya mudah dalam memahaminya :

Berikut gambaran topologinya :

Untuk konfigurasinya sebagai berikut :

1. Untuk lebih memudahkan kita dalam melakukan penyettingan wireless router, terlebih dahulu kita setting alamat komputer atau laptop kita menjadi 192.168.1.2 karena dalam keadaan default TP-Link Wireless Router memiliki alamat 192.168.1.1 sehingga kita men setting komputer kita dengan alamat berbeda, ingat bahwa alamat harus bersifat unik dalam arti tidak ada device network yang sama alamatnya.
2. Buka browser sobat, dalam hal ini saya menggunakan mozilla firefox kemudian inputkan IP Address (alamat) dari Wireless Router tadi yaitu 192.168.1.1 ke address bar browser sobat kemudian tekan enter.



3. Masukkan username : admin dan password : admin maka akan muncul interface dari Wireless Router TP-Link. (perlu diketahui bahwa wireless router ini kita akan hubungkan dengan modem ADSL, pada umumnya IP Address default dari modem adalah 192.168.1.1 sehingga kita harus mengganti IP Address yang berada di wireless router yang akan kita setting lebih lanjut, untuk mudahnya kita beri saja alamat wireless router menjadi 192.168.2.1 dan alamat komputer/laptop kita ubah menkadi 192.168.2.2 supaya kita dapat melanjutkan settingan terhadap wireless router).
   Pilih menu Network > LAN isikan alamat seperti diatas kemudian Subnet Mask : 255.255.255.0



4. Restart Wireless Router TP-Link dengan memilih menu System Tools > Reboot kemudian tunggu beberapa saat kemudian masuk ke sistem Wireless router TP-Link seperti langkah awal.

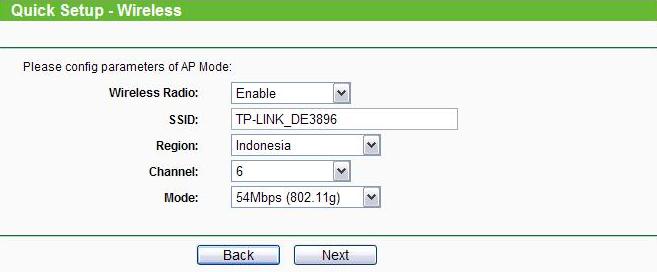

5. Setelah masuk ke interface administrator, pilih menu Quick Setup kemudian next dan isikan settingan sebagai berikut :



   • Wireless Radio : Enable
   • SSID : TP-Link_DE3896 (bisa diisi sembarang sesuai nama hotspot sobat)
   • Region : Indonesia
   • Channel : 6 (sesuaikan : channel yang belum dipergunakan disekitar hotspot sobat)
   • Mode : 54Mbps (802.11g)
   • Next
6. Selanjutnya adalah setting Gateway dan DNS dengan memilih menu Network > WAN (sesuaikan dengan modem ADSL sobat).


   • Klik Renew pada bagian Gateway dan isikan IP Address modem yaitu 192.168.1.1
   • Checklist bagian Use These DNS Server isikan DNS Server yang terdekat di wilayah sobat misalnya untuk indonesia timur saya menggunakan untuk Primary DNS : 203.130.193.74 dan Secondary DNS : 203.130.196.155
   • Save untuk menyimpan hasil settingan.
7. Langkah selanjutnya adalah setting security wireless router nya agar orang yang berhak yang dapat menggunakan koneksi, pilih menu Wireless > Wireless Setting :





   • Beri tanda centang Enable Wireless Security
   • Security Type : WEP
   • Security Option : Automatic
   • WEP Key Format : Hexadecimal
   • Key1: 1234567890 (bisa diganti); Key Type: 64bit
8. Langkah terakhir yaitu dengan menyetting DHCP server agar client secara otomatis mendapatkan IP Address sendiri, yaitu pilih menu DHCP > DHCP Setting kemudian isikan range IP Address (sesuaikan berapa komputer/laptop yang akan terhubung) misalnya Start IP Address : 192.168.2.2 dan End IP Address : 192.168.2.10 berarti IP Address (alamat) yang digunakan oleh client baik terhubung menggunakan wifi atau kabel akan menempati alamat 2 sampai dengan 10.
9. Save dan Reboot untuk Wireless Router TP-Link sobat dan siap untuk digunakan.

Mudah bukan, langkah selanjutnya koneksikan Wireless Router TP-Link sobat dengan Modem ADSL agar teman-teman dapat menikmati layanan internet gratis.



Mengenal Kamera MD-10000

Mengenal Kamera MD-10000

Siapa tak mengenal kamera ini…
MD-10000 keluaran Panasonic ini sudah sangat familier dan malang melintang di dunia broadcasting, wedding, sinematografi hingga pendidikan. Bodinya yang bongsor memperlihatkan kesan professional dan tangguh. Kamera semi pro ini sangat di rekomendasikan oleh banyak institusi pendidikan. Kelengkapan fiturnya mirip dengan kamera professional. Tampilannyapun tak kalah dengan kamera mahal lainnya. Maka itu saya menyebutnya dengan kamera sejuta umat.



Menu yang terdapat pada kamera Panasonic MD 10000 adalah :

1. Basic

• Scene mode
• Rec speed
• Blank search
• Wind cut
• Clock set

2. Advance

• Sis
• Cinema
• Zoom
• Zoom mic (10x)
• Mic level
• Date/time
• Initial set

3. Setup

• Fade colour
• Audio rec
• Rec lamp
• Display
• Remote
• Beep sound
• LCD set
• EVF sen
• Power save

4. Language

• English
• Cina
• Arab
• Korea
• Spanyol

Konektor yang terdapat dalam kamera Panasonic MD 10000 ada 5, yaitu :
a. S-Video
b. Firewire
c. USB
d. Audio-video
e. HDMI

Zoom yang ada pada kamera Panasnic MD 10000
Kualitas lensa kelas menengah dengan optical zoom sebesar 16X cukup untuk shooting dalam keadaan biasa. Disertakan pula digital zoom ‘hanya’ sampai 10x untuk menjaga distorsi gambar tidak terlalu banyak. Perlu diketahui, bahwa zoom secara digital akan membuat ketajaman gambar berkurang. Pada intinya Panasonic MD10000 ini didesain sebagai kamera professional dengan penggunaan yang semudah kamera amatir.

Cara untuk membersihkan head kamera :
- Cleaning tape digunakan dengan durasi tidak lebih dari 10 detik dalam posisi record. Jangan menggunakan cleaning tape untuk waktu lebih dari 10 detik karena akan memperpendek usia head drum anda.
- Cleaning tape yang anda miliki tampaknya tidak memerlukan cairan (semprot). Untuk DV camcorder, cara membersihkan head drum dengan disemprot mohon dihindari karena dapat merusak head drum.

Cara memasukan kaset mini DV yang benar :
• Cari kemudian buka tempat dimana kaset harus diletakkan (ada di sebelah
kanan )
• Tunggu hingga bagian dalam kamera tersebut terangkat dan membuka sendiri.
• Masukkan kaset mini DV (bagian yang berwarna merah berada di bawah dan bagian yang berlubang berada di dalam).
• Tekan bagian dalam kaset tempat diletakan, tunggu hingga bagian itu turun sendiri,kemudian baru tutup bagian luar tempat kaset.

Setting Modem Speedy untuk CCTV Online

Setting Modem Speedy untuk CCTV Online
Seting  Modem kami menggunakan contoh modem tplink sesuai standart dari telkom

1. Masukkan ke modem biasanya pakai ip address default 192.168.1.1 user/password  default admin.

Masuk ke Advanced setup, NAT,  virtual Server  maka akan tertampil seperti gambar  di bawah :


Settingan di atas gunanya adalah meneruskan ip public ( dalam hal ini ip modem) ke ip local ( DVR) . Dalam contoh diatas ip public bisa dilihat 180.252.120.98 dan ip local 192.168.1.223.
Ip public bisa dilihat juga di whatismyip.com
Jadi rule 1 masukkan web port dvr dan ip address dvr jangan lupa save
Rule 2 massukan mobile port dvr ( 15961) dan ip address dvr. Jangan lupa untuk di save
Apabila sudah selesai bila kita ketikkan di browser 180.252.120.98:88 maka akan masuk ke DVR
Atau dengan cara lain arviocctv.dyndns.org:88  maka akan masuk ke DVR karena kita sudah daftarkan ip public dengan domain arviocctv.dyndns.org

Upgrade Matrix Apell 111 HD PVR NEW

Buat yg butuh Upgrade Matrix Apple III HD PVR sw terbaru,

*AppleHD_PVR_NEW.zip*
Isi dalam Zip :
1. Update Software Terbaru AppleHD_PVR_NEW.AP
2. Sample Biss File SOFTCAM_T900.Key
3. Petunjuk UPdate dan penggunaan Biss ( Baca saya.txt )

Perubahan pada software AppleHD_PVR_NEW :
- Power on default channel adalah posisi channel terakhir pada saat receiver dimatikan.
- Perbaikan Daftar Urut Siaran yg berfungsi tidak normal.
- Penyempurnakan fungsi Diseqc 1.2 ( motor ) , bisa digunakan berbarengan dengan diseqc 1.0 / 22 khz switch.

Petunjuk Update Software AppleHD_PVR_NEW :
1. Exctract file update AppleHD_PVR_NEW.zip dan pindahkan file AppleHD_PVR_NEW.AP ke USB ( jangan di taruh di dalam folder ).
2. Masukkan Usb ke Receiver lalu Hidupkan receiver .
3. Pada remote Tekan Menu > USB > Update Software > pilih Sw yg akan di update ( AppleHD_PVR_NEW.AP ) > OK
4. Receiver akan restart dan mulai proses update, jangan cabut usb sebelum proses update selesai !!
5. Apabila Proses Update telah selesai Lakukan Reset pabrik ( Menu > Sistem > Set Pabrik ) .
6. Selesai.

Petunjuk Mudah memasukkan Kode Biss :
1. Pada Siaran yg diacak tekan tombol [goto] maka akan timbul menu input biss
2. Pada menu input biss tekan tombol anak panah ke kanan lalu masukkan kode biss yg dikehendaki, jika telah selesai tekan tombol [OK].
3. Tekan tombol [EXIT] untuk menyimpan perubahan.

Petunjuk Memasukkan File biss ke receiver :
1. Pindahkan file SOFTCAM_T900.Key ke USB ( jangan di taruh di dalam folder ).
2. Tekan [Menu] lalu tekan angka 8612 untuk mengaktifkan menu daftar kode biss .
3. Pada menu daftar kode biss tekan tombol [import] untuk mengupdate daftar biss pada menu tersebut.
catatan : Daftar biss yg lama akan tertimpa dengan yg baru sesuai dengan data yg ada pada file biss tersebut.

Download file nya di sini :
http://matrixparabola.com/index.php/download

DATA TRANSISTOR HORIZONTAL

DATA TRANSISTOR HORIZONTAL

2SD868 (npn+Di) 1500V 2.5A 50W

2SD869 (npn+Di) 1500V 3.5A 50W

2SD870 (npn+Di) 1500V 5A 50W

2SD871 (npn+Di) 1500V 6A 50W

2SD1425 (npn+Di) 1500V 2.5A 80W

2SD1426 (npn+Di) 1500V 3.5A 80W

2SD1427 (npn+Di) 1500V 5A 80W

2SD1428 (npn+Di) 1500V 6A 80W

2SD1553 (npn+Di) 1500V 2.5A 40W

2SD1554 (npn+Di) 1500V 3.5A 40W

2SD1555 (npn+Di) 1500V 5A 50W

2SD1556 (npn+Di) 1500V 6A 50W

2SD2089 (npn+Di) 1500V 3.5A 40W

2SD2095 (npn+Di) 1500V 5A 50W

2SD2125 (npn+Di) 1500V 6A 50W

2SD2253 (npn+Di) 1700V 6A 50W

2SD2348 (npn+Di) 1500V 8A 50W

2SD2349 (npn+Di) 1500V 10A 50W

2SD2428 (npn+Di) 1700V 8A 200W

2SD2454 (npn+Di) 1700V 7A 50W

2SD2499 (npn+Di) 1500V 6A 50W 2SD2599 (npn+Di) 1500V 3,5A 40W

2SD2539 (npn+Di) 1500V 7A 50W

2SD2586 (npn+Di) 1500V 5A 50W

2SC5280 (npn+Di) 1500V 8A 50W

2SD2578 (npn+Di) 1500V 8A 60W 25 inch

2SD2580 (npn+Di) 1500V 10A 70W 34 inch

2SD1876 (npn+Di) 1500V 3A 50W 21 inch

2SD1877 (npn+Di) 1500V 4A 50W 21 inch

2SD1878 (npn+Di) 1500V 5A 60W 21 inch

2SD1879 (npn+Di) 1500V 6A 60W 25 inch

2SD1880 (npn+Di) 1500V 8A 70W 29 inch

2SD1881 (npn+Di) 1500V 10A 70W 34 inch

BU 2506D (npn+Di) 1500V 5A 45W 14/21 inch

BU 2508D (npn+Di) 1500V 8A 125W 25 inch

BU 2520D (npn+Di) 1500V 10A 125W 29 inch
